Dobladora De Tubos Hidráulica. 1/2'' a 4'' C/bomba Hhw-4f, Tlp
Ficha Técnica: Dobladora de Tubos Hidráulica TLP
Modelo: HHW-4F (Tipo Split / Separable)
1. Descripción General

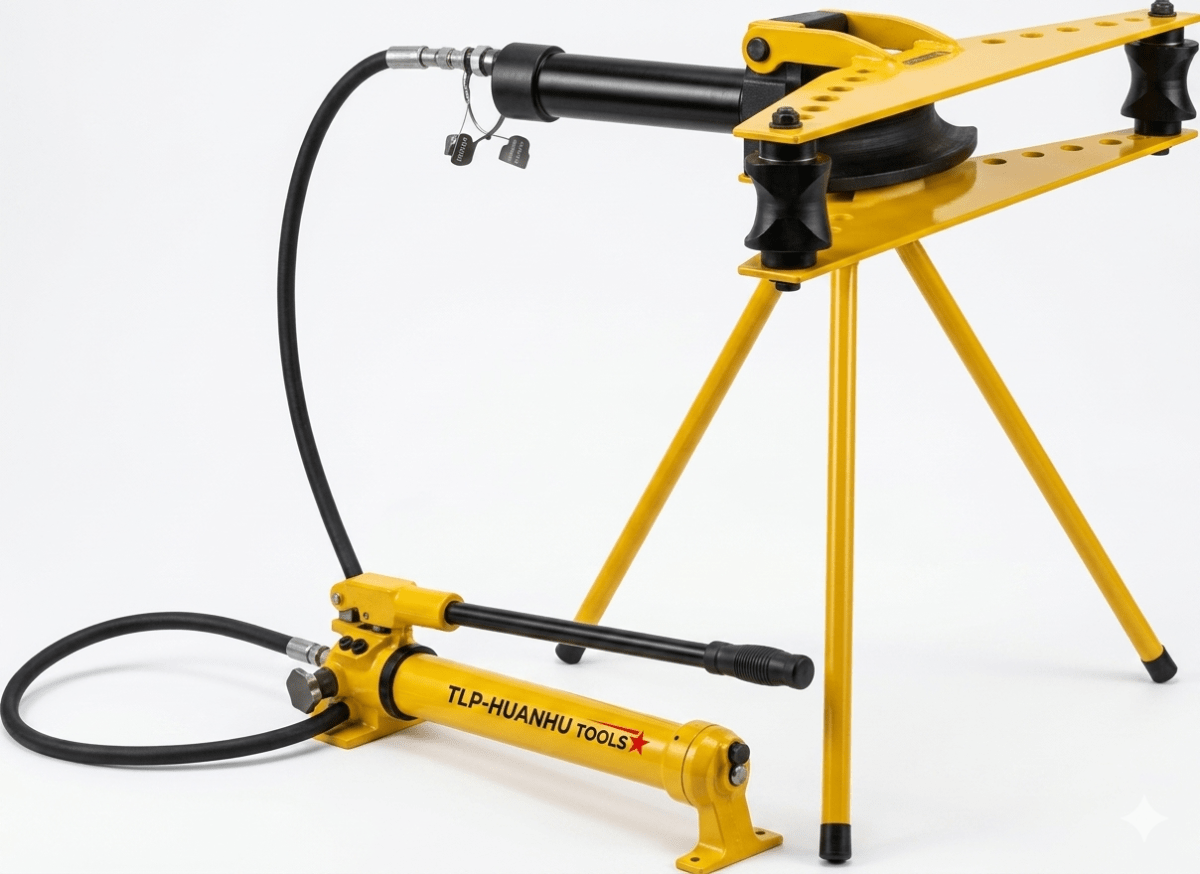

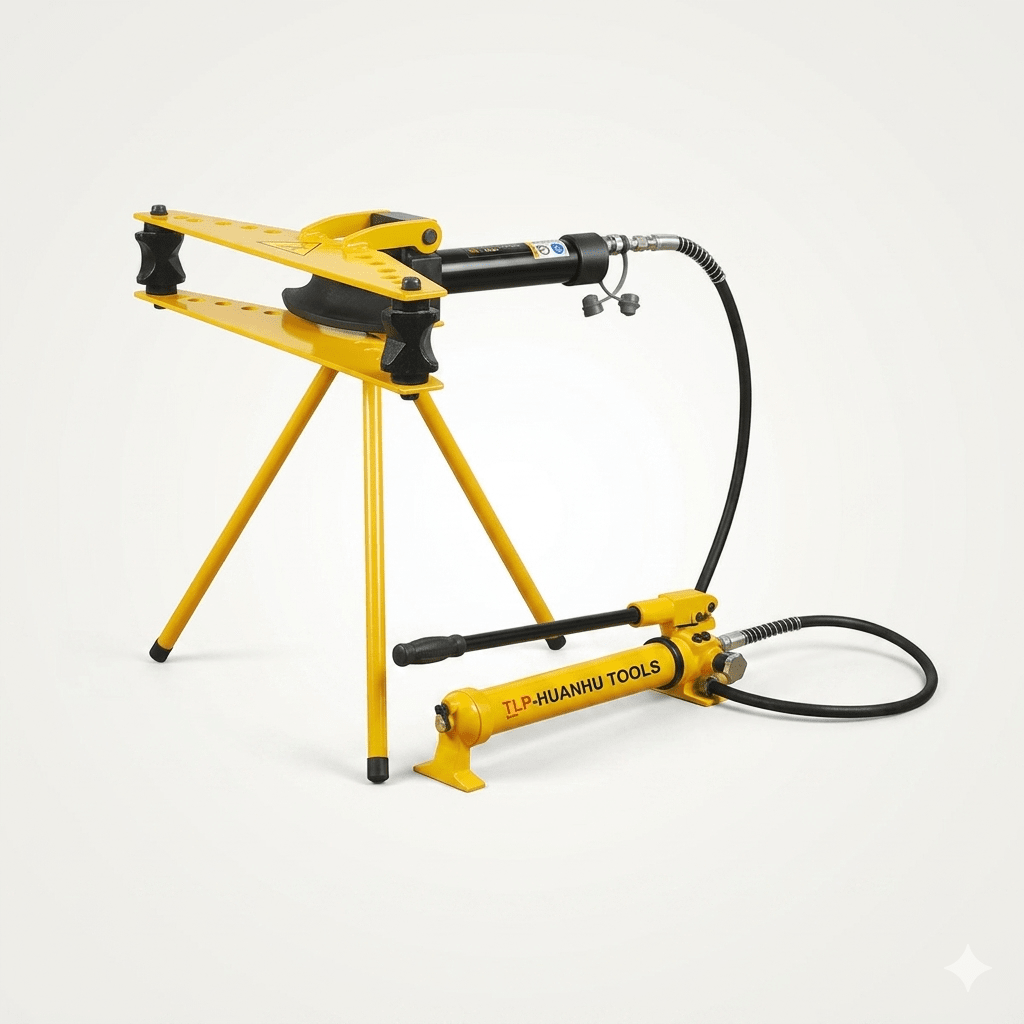

El modelo HHW-4F es una curvadora hidráulica de tipo separable diseñada para el doblado de precisión en frío de tuberías de pared gruesa. Al ser un modelo "F", cuenta con una bomba hidráulica manual independiente conectada mediante una manguera de alta presión, lo que permite operar el equipo con mayor flexibilidad, comodidad y seguridad para el usuario.
2. Especificaciones Técnicas
| Característica | Detalle |
| Capacidad de Presión | 20 Toneladas |
| Carrera del Pistón (Stroke) | 370 mm |
| Rango de Doblado (O.D.) | Ø 21.3 mm - Ø 108 mm (1/2" a 4") |
| Ángulo de Doblado | 0° a 90° |
| Espesor de Pared del Tubo | 2.75 mm - 6.0 mm |
| Bomba Hidráulica | Manual, modelo HHB-700A |
| Longitud de Manguera | 1.8 metros (con acople rápido) |
| Peso Bruto (G.W.) | 155 - 157 kg aproximadamente |
| Dimensiones de Embalaje | 118 x 46 x 23 cm |

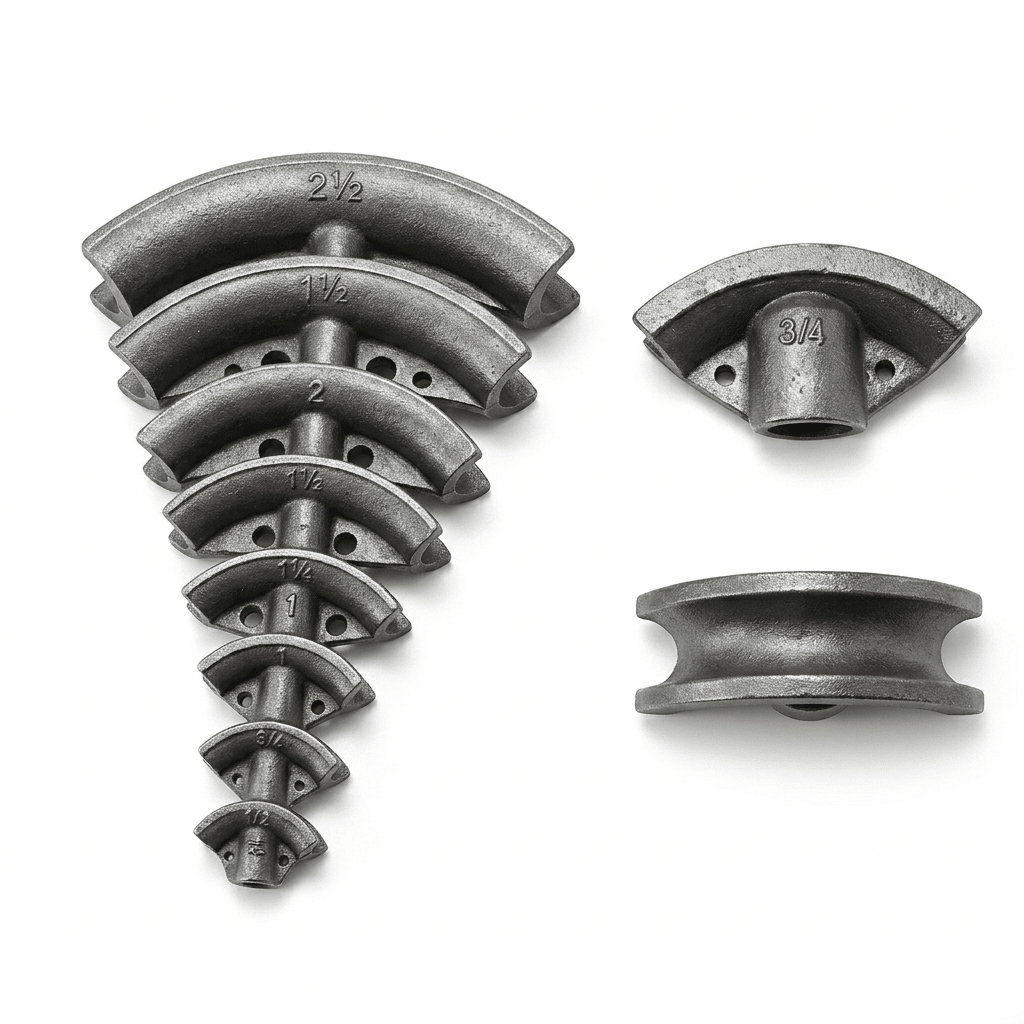

3. Matrices (Dados) Incluidos
El equipo incluye un juego de 9 matrices estándar de fundición nodular:
Pulgadas: 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"
4. Aplicaciones y Compatibilidad
Ideal para instalaciones de fontanería, gas, vapor, sanitarias y de calefacción en sitios de construcción o aplicaciones industriales.
Materiales: Tubos de acero dulce (acero al carbono), hierro negro, tubos galvanizados y acero inoxidable.
Estándares de Tubería: Compatible con Schedule 40 y 80 siguiendo las normas GB/T 3091, DIN 2440, EN 10255 y BS1387.
5. Características Destacadas
Doblado en Frío: No requiere precalentamiento de la tubería, manteniendo las propiedades estructurales del metal.
Diseño Separable: La bomba remota permite que el operario se sitúe en la mejor posición visual o de seguridad durante el proceso.
Movilidad: El cuerpo principal suele estar equipado con ruedas o diseñado para montarse sobre un trípode estable.
Durabilidad: Fabricada en metal de alta resistencia con recubrimiento avanzado para evitar la corrosión.
Suministro: Se entrega generalmente en una caja de madera reforzada para facilitar el transporte y proteger los componentes.
