Dobladora De Tubos Hidraulica. 1/2'' a 3'' C/bomba Hhw-3f, Tlp
Ficha Técnica: Curvadora Hidráulica TLP HHW-3F

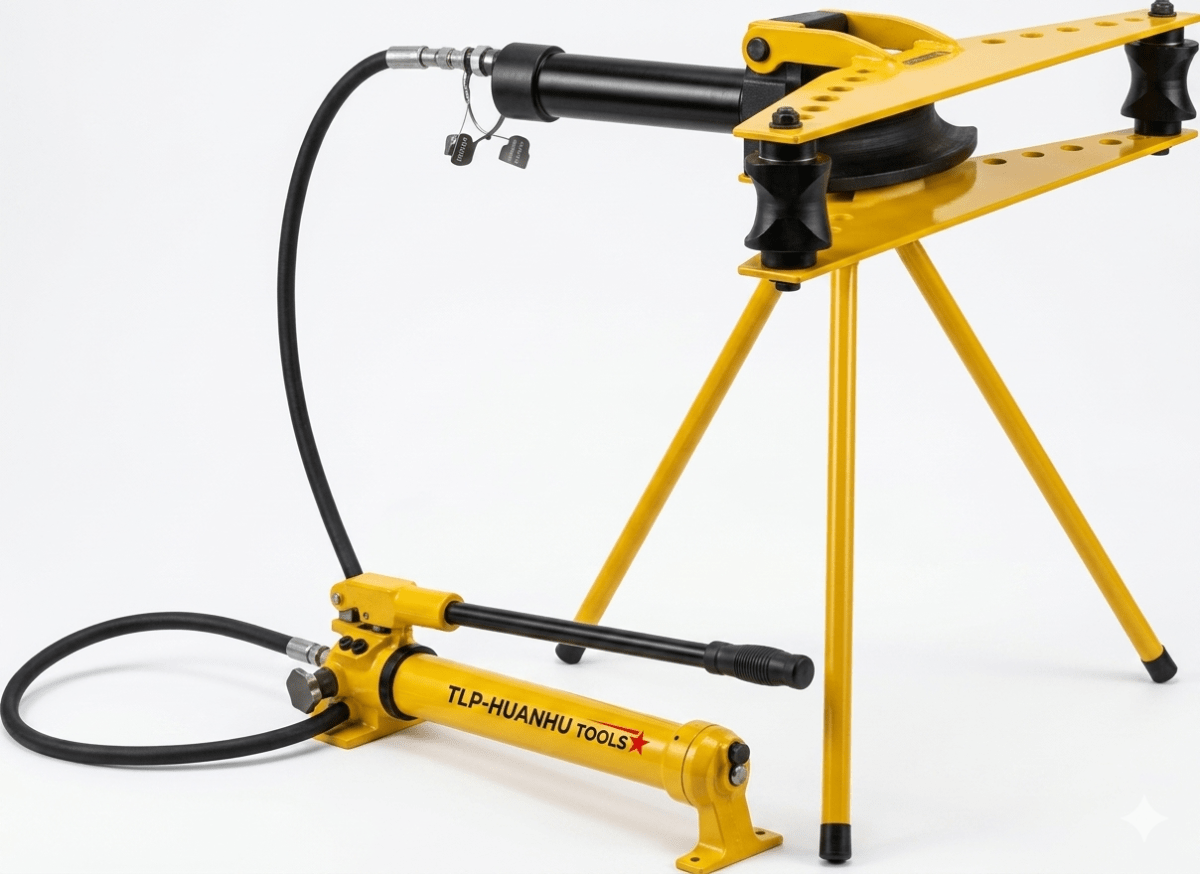

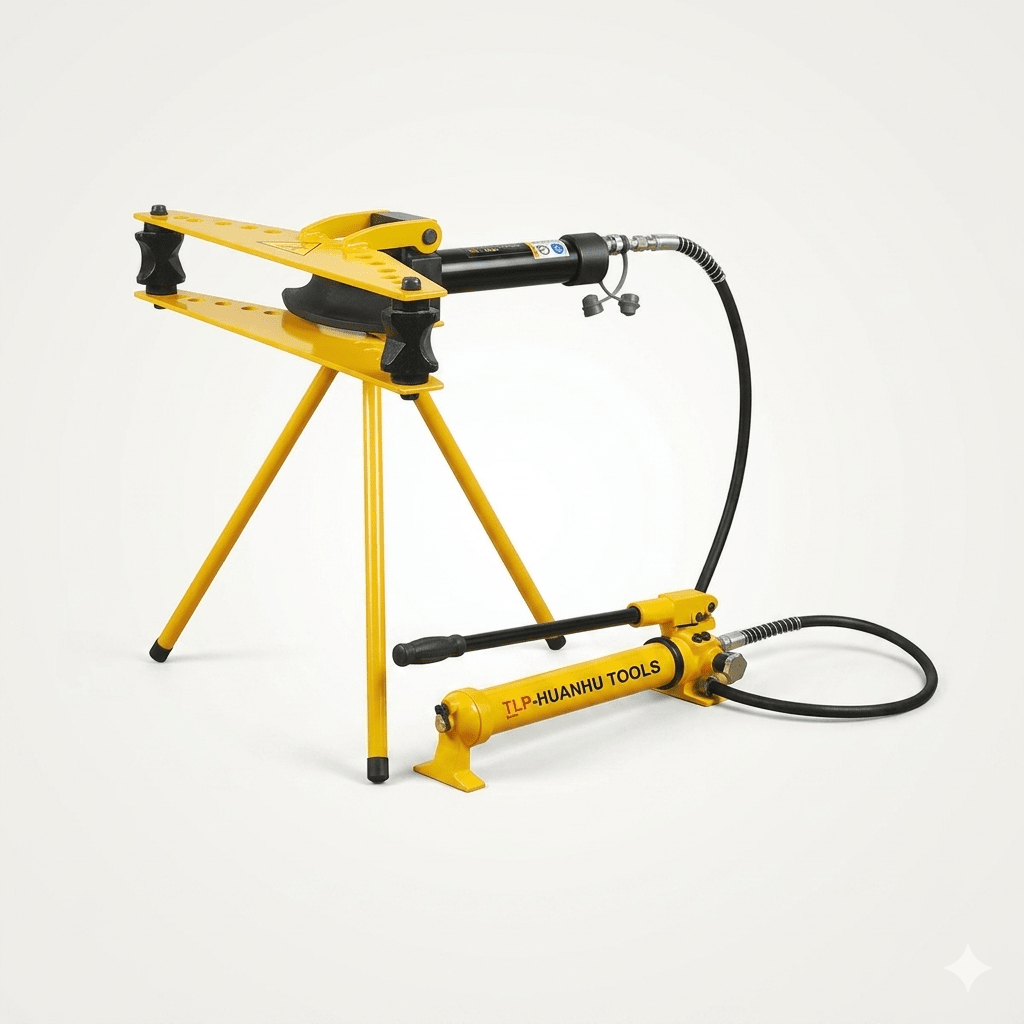

El modelo HHW-3F es una dobladora de tubería de tipo "split" (separable), diseñada para el curvado de precisión en frío. Se caracteriza por tener una bomba manual independiente conectada por una manguera de alta presión, lo que permite al operador trabajar con mayor seguridad y comodidad.
1. Especificaciones Técnicas
| Característica | Detalle |
| Modelo | HHW-3F |
| Fuerza de Presión (Capacidad) | 20 Toneladas |
| Carrera del Pistón (Recorrido) | 320 mm |
| Rango de Doblado (Ø Exterior) | Ø 21.3 mm – Ø 88.5 mm |
| Ángulo de Doblado | 0° a 90° |
| Espesor de Pared del Tubo | 2.75 mm – 5.0 mm |
| Bomba Hidráulica | Bomba manual modelo HHB-700 (incluida) |
| Longitud de la Manguera | 1.8 metros |
| Peso Bruto | 105 kg - 112 kg (aprox. según empaque) |
| Dimensiones de Embalaje | 94 x 40 x 21 cm |

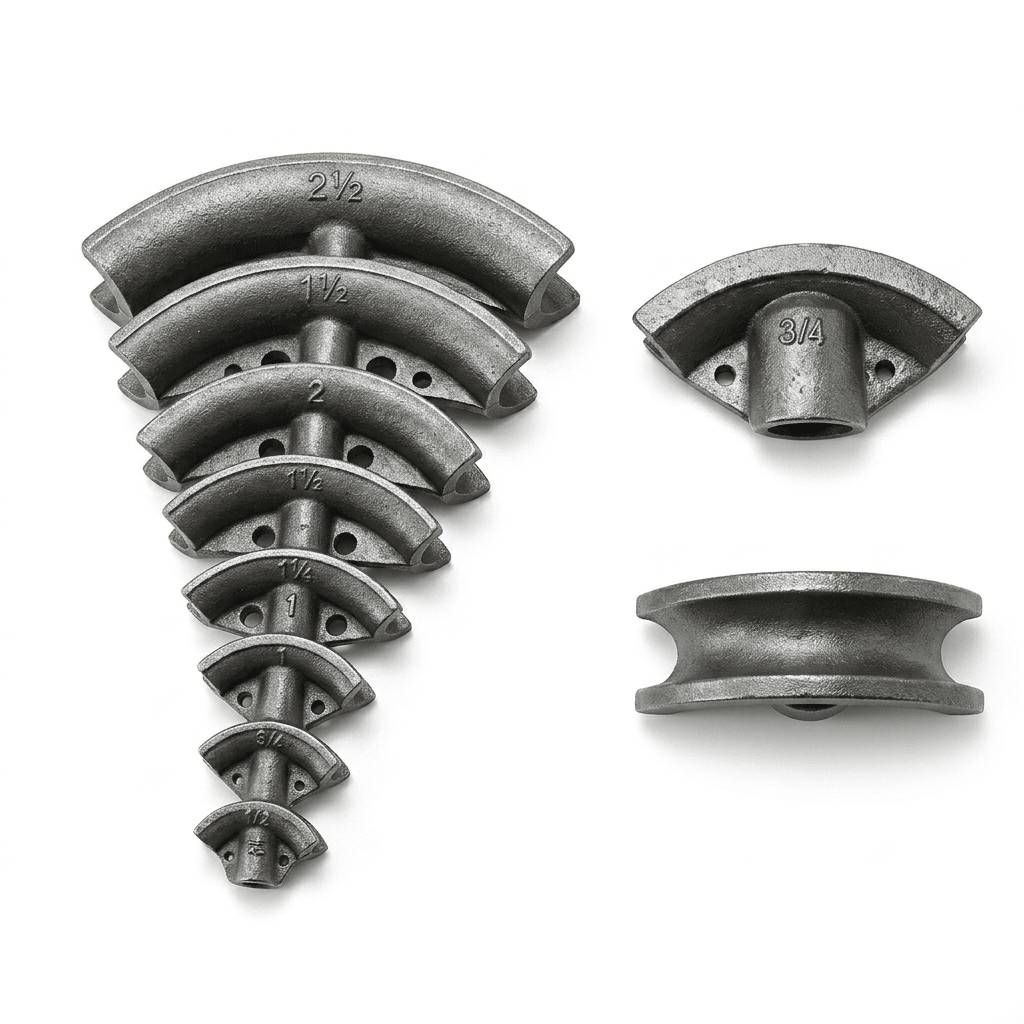

2. Matrices (Dados) Incluidos
El equipo viene provisto con 8 juegos de dados de fundición para diferentes diámetros:
Pulgadas: 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3"
3. Materiales Compatibles
Está diseñada específicamente para el doblado en frío de tubos de pared gruesa sin necesidad de precalentamiento:
Tuberías de gas, agua y vapor.
Tubos de hierro negro y galvanizado.
Cañerías de acero al carbono (Schedule 40 y 80).
Tubería de acero inoxidable (dentro de los rangos de espesor permitidos).
4. Características Principales
Diseño Separable: La bomba manual se separa del cuerpo principal, facilitando la configuración en lugares de difícil acceso y reduciendo la fatiga del operario.
Construcción Robusta: Estructura de acero con pistón de alta resistencia para aplicaciones industriales exigentes.
Acabado Limpio: Realiza curvas redondas y uniformes sin deformar excesivamente el diámetro interno del tubo.
Portabilidad: Se suministra usualmente en una caja de madera reforzada para proteger los componentes durante el transporte.
5. Aplicaciones Comunes
Instalaciones sanitarias y de calefacción.
Construcción de estructuras metálicas y calderería.
Mantenimiento industrial y montajes de piping.
Talleres mecánicos y automotrices.
Nota: Este modelo es especialmente eficiente para trabajos donde se requiere doblar tubería Schedule 80, gracias a su sistema hidráulico reforzado que minimiza el esfuerzo físico del operario.
