LLAVE TORQUE []3/4''RANGO 500-1000 LB/PIE 700-1500 NM (120118), NORBAR

FICHA TÉCNICA DE PRODUCTO

LLAVE DE TORQUE INDUSTRIAL DE ALTA CAPACIDAD

1. DESCRIPCIÓN DEL EQUIPO

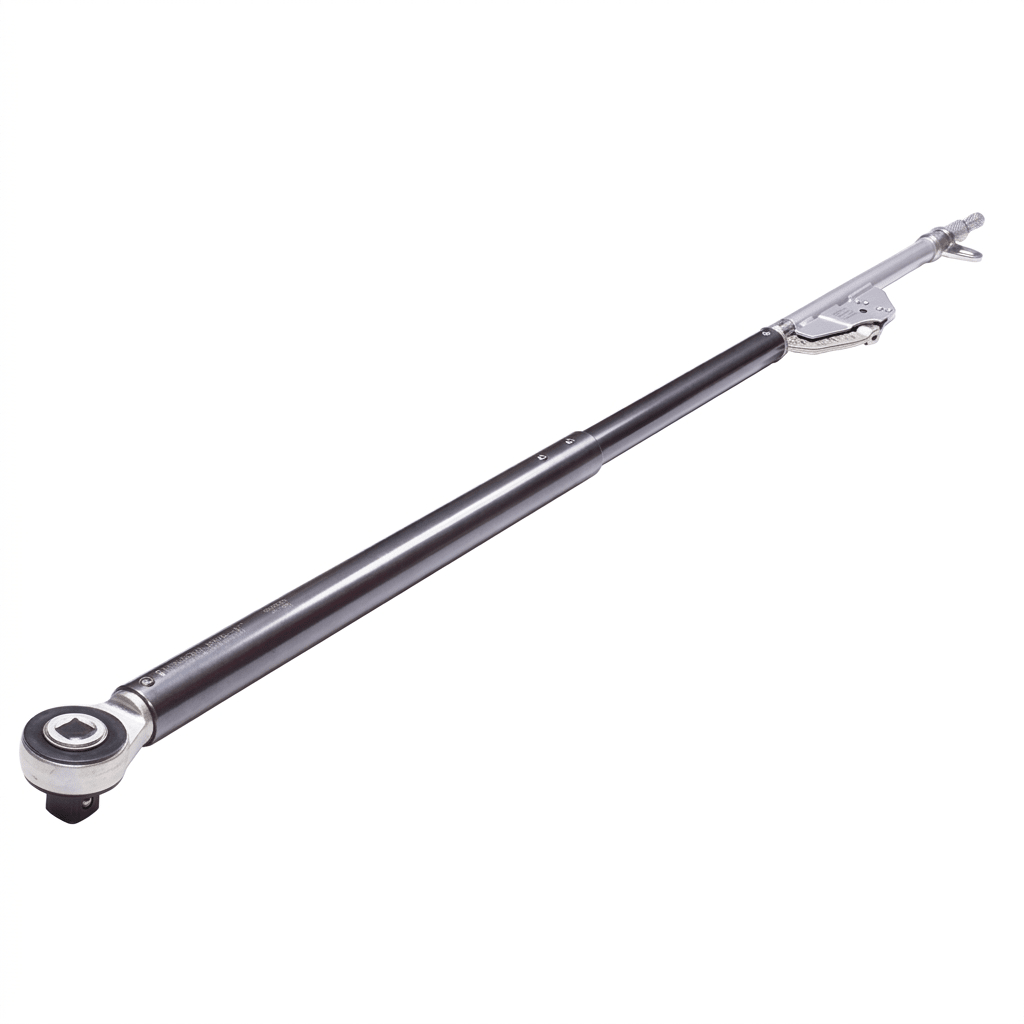

La llave de torque industrial Norbar Industrial 5AR-N con encastre de 3/4" representa la evolución de un clásico robusto, reingeniado para ofrecer mayor compacidad, durabilidad y simplicidad de operación. Específicamente diseñada para aplicaciones industriales de servicio pesado (Heavy Duty), incorpora un mecanismo de quiebre (Break Back) con leva perfilada única y placa de reacción que proporciona un "punto de quiebre" visual y mecánico sumamente claro, reduciendo drásticamente la posibilidad de sobreajuste o sobre-torque. Es la herramienta de precisión ideal para el mantenimiento en minería, petróleo y gas, refinerías, montajes estructurales e infraestructura pesada.

2. ESPECIFICACIONES TÉCNICAS

• Marca: NORBAR (Fabricado en el Reino Unido)

• Modelo / Serie: Industrial 5AR-N (Ratchet Adjustable)

• Número de Parte (Part Number): 120118

• Código de Barras EAN: 5060207566728

• Número de Catálogo OTAN (NATO): 5120996716405

• Tamaño del Encastre (Square Drive): 3/4" (19.05 mm)

• Rango de Operación en N·m: 700.00 – 1,500.00 N·m

• Rango de Operación en lbf·ft: 500.00 – 1,000.00 lbf·ft

• Precisión (Accuracy): ±4% (Incluso en condiciones severas de trabajo)

• Normativa de Cumplimiento: ISO 6789-1:2017 (Suministrado con Declaración de Conformidad de fábrica)

3. DIMENSIONES, PESO Y LOGÍSTICA

• Peso Neto de la Herramienta: 9.6 kg

• Longitud Total Operativa: 1,449 mm

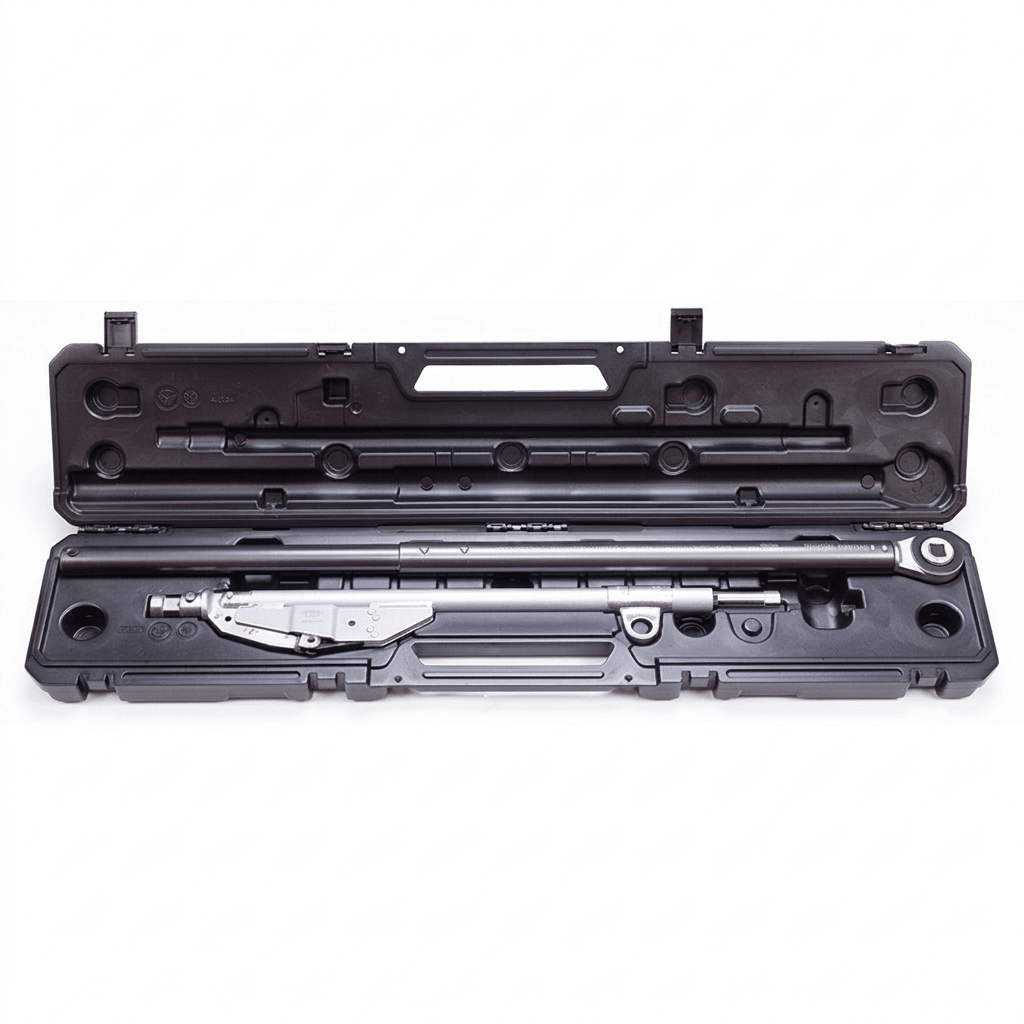

• Diseño Desarmable (Split Design): Su estructura robusta se puede dividir y empacar en dos secciones simétricas, permitiendo un almacenamiento compacto y facilitando su traslado a terreno en cajas de herramientas convencionales.

• Escala de Lectura Protegida: Escala dual graduada, totalmente blindada contra el ingreso de polvo, suciedad, agua y aceites suspendidos en ambientes industriales arduos.

4. CARACTERÍSTICAS DE DISEÑO Y ERGONOMÍA

• Chasis Estructural Robusto: Construido con materiales de alta resistencia mecánica optimizados para soportar esfuerzos repetitivos bajo altas cargas de torque de hasta 1500 N·m.

• Chicharra Pasante (Push-Through Ratchet): Permite la aplicación de torque controlado en dos direcciones (tanto en sentido horario como antihorario) simplemente empujando el encastre cuadrado hacia el lado opuesto del cabezal.

• Empuñadura Ergonómica Optimizada: Nuevo diseño de mango más cómodo y antideslizante que guía de manera natural e intuitiva la mano del operador hacia la posición correcta del punto de carga para garantizar la exactitud de la lectura.

• Mantenimiento Rentable (Cost-Effective Service): Diseñada desde la base para ser reparada, recalibrada y mantenida a un bajo costo operacional, con kits de repuestos estándar disponibles de fábrica.

5. RECOMENDACIONES DE OPERACIÓN Y SEGURIDAD INDUSTRIAL

1. Alineación de Fuerza: El operario debe tirar firmemente de la empuñadura manteniendo la fuerza perpendicular al brazo de la herramienta para asegurar la precisión del ±4%.

2. Punto de Quiebre Mecánico: Al alcanzar el torque seleccionado, la herramienta se curvará de forma perceptible en el pivote central (mecanismo Break Back). En ese preciso instante se debe detener de inmediato la aplicación de fuerza para evitar sobreajustes.

3. Uso de Sockets de Impacto: Utilizar exclusivamente dados industriales con encastre de 3/4" de grado de impacto con su respectivo pin y anillo de seguridad si se trabaja en altura o posiciones invertidas.

4. Calibración y Almacenamiento: Al término de la jornada o antes de guardarla por periodos prolongados, se recomienda relajar la herramienta regresando la escala al valor mínimo de torque operacional (700 N·m) para preservar la tensión y vida útil del resorte interno calibrado.
