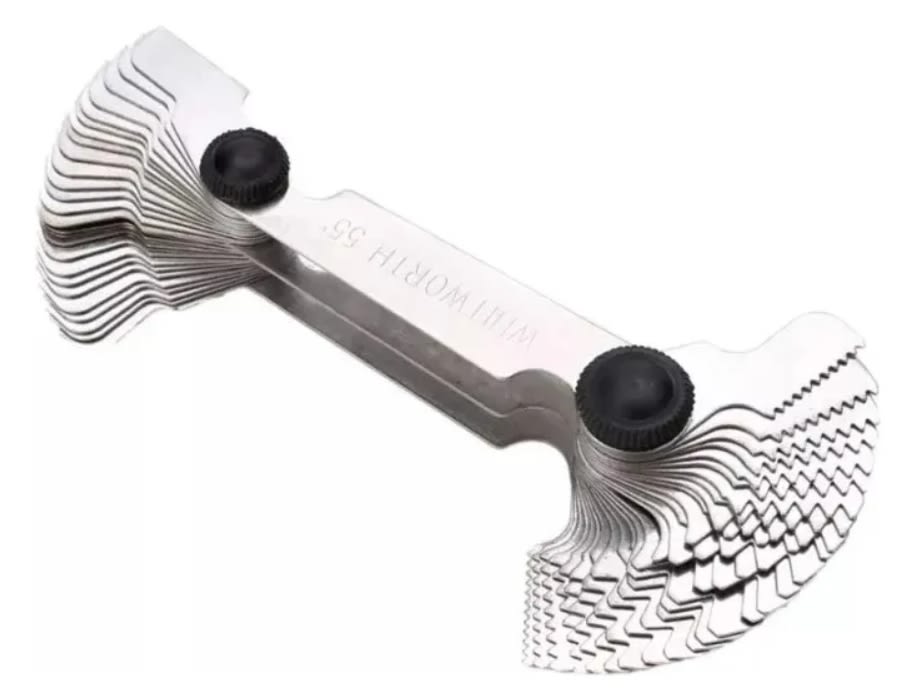

Cuenta Hilos Para Rosca 52 Hoja Mm/whitworth Aleman (2209-8)
- Fabricado en Acero laminado al frío.
- Color plata.
- Galgas multiples apiladas para inspección del hilo de rosca.
- Puede ser usado para medir rosca milimétrica y pulgadas.
- Contiene 52 hojas.

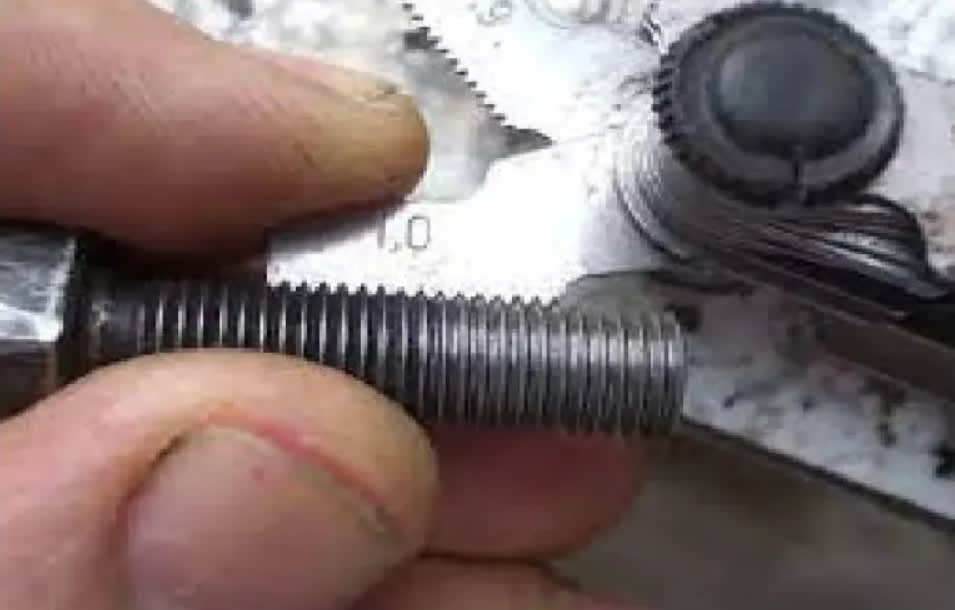

- Aplicado para medir el hilo y el paso del diente del hilo externo.
- El uso del interruptor giratorio se puede ajustar libremente.
- Fácil de usar, ligero y delicado, con medidas precisas y diseño simple, que puede ser ampliamente utilizado y duradero.
- Es útil para verificar el ángulo de la herramienta al cortar roscas en tornos de torneado de metal
Hilos en las hojas:60 ° Métrica: 0.25 / 0.3,0/ 35,0 /4,0 /45,0/ 5,0/ 6,0/ 7,0/ 75,0/ 8,0/ 9/1.0/ 1.25/ 1.5/ 1.75/ 2.0/ 2.5/ 3.0/ 3.5/ 4.0/ 4.5/ 5.0 /5.5 / 6.055 ° Whitworth: 4G / 4 1/2G / 5G / 6G / 7G / 8G / 9G / 10G / 11G / 12G / 13G / 14G / 16G / 18G / 19G / 20G / 22G / 24G / 25G / 26G / 28G / 30G / 32G / 36G / 40G / 48G / 60G / 62G.
Especificaciones Técnicas
Cantidad de Hojas: 52 láminas de acero templado, cada una con un perfil de rosca específico grabado.
Sistema Dual (Métrico e Inglés):
Métrico (mm): Cubre pasos desde 0.25 mm hasta 6.0 mm (usualmente 24 hojas).
Pulgadas (Whitworth): Cubre desde 4 hasta 62 hilos por pulgada (usualmente 28 hojas).
Referencia de Catálogo: 2209-8, reconocido por su exactitud en el calce de los perfiles.
Características de Fabricación
Material: Láminas fabricadas en acero inoxidable o acero al carbono pulido, lo que garantiza resistencia al desgaste y evita la deformación de los dientes de medición.
Diseño Tipo Navaja: Las hojas están montadas en un estuche protector metálico con un tornillo de ajuste que permite desplegar solo la hoja necesaria y mantener las demás resguardadas.

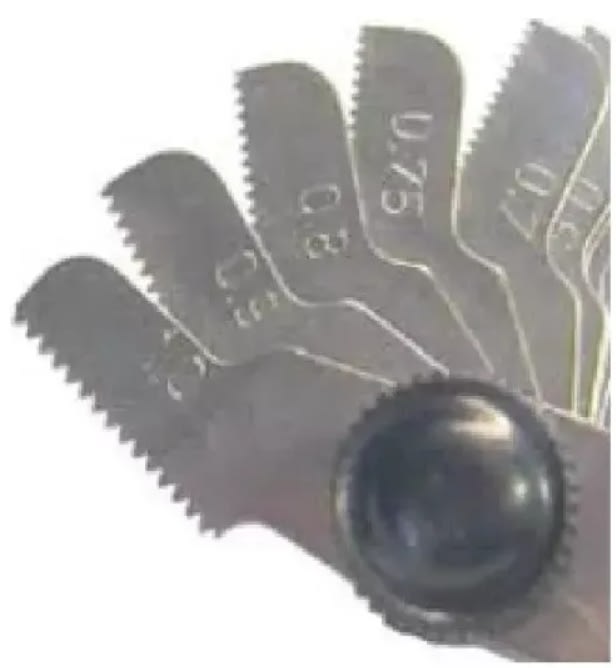

Grabado de Alta Visibilidad: Cada hoja tiene el valor del paso o los hilos por pulgada marcado profundamente para facilitar la lectura en entornos con poca luz o grasa.
Aplicaciones Principales

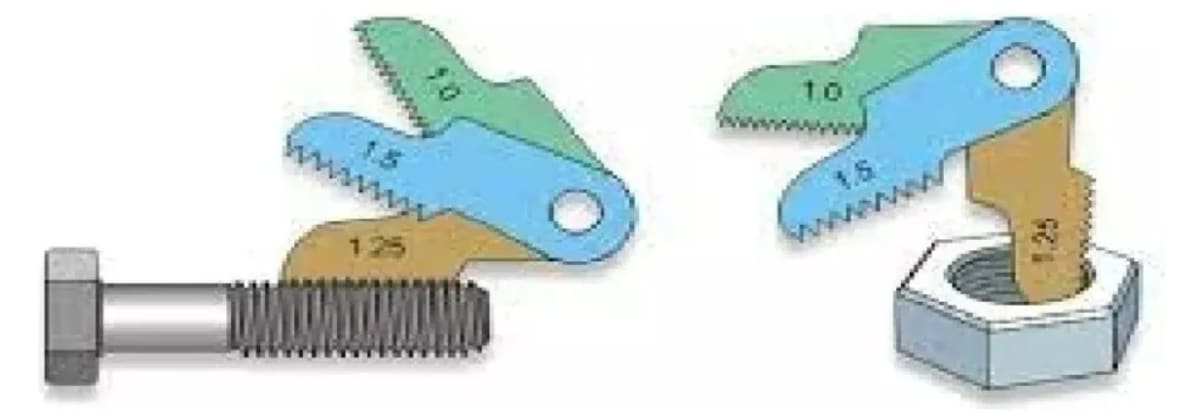

Identificación de Pernos y Tuercas: Permite saber con exactitud qué tipo de repuesto se necesita.
Control de Calidad: Verificación de roscas después de procesos de torneado o fresado.
Mantenimiento Industrial: Identificación de conexiones hidráulicas y neumáticas que mezclan estándares métricos y americanos.
